双金属复合管塑性成形机理

    双金属复合管（内衬不锈钢复合管）塑性复合成形技术是根据材料的弹塑性特性复合而成的。

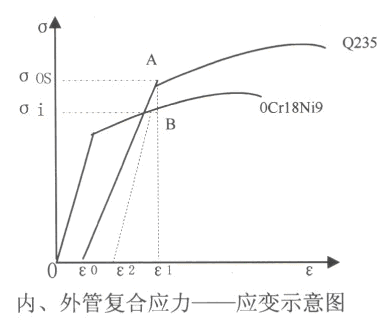

    图2为内、外管复合时应力应变示意图，内管材料为0Cr18Ni9,外管材料为Q235；由于间隙的存在，外管的应力?应变曲线起点右移，内管在压力的作用下先变形，当内管外壁变形量达到 时，内管外壁与外管内壁开始接触，并继而导致外管内壁开始变形，在往后的变形过程中，内管外壁与外管内壁同时变形，当内管外壁变形量达到 时变形结束，此时外管始终保持在弹性范围内，而内管发生塑性变形，外管内壁的变形量和内管外壁的后继变形量均为 ；压力卸载后，虽然由于初始间隙的存在使内管应变硬化较大，但是外管的屈服强度足够高，使变形结束时外管的内应力仍然大于内管的内应力，即 ，因此在卸载弹性回复时，内管外壁的弹性回复量小于外管内壁的弹性回复量，即 ，外管箍紧内管，两管之间形成胀紧力，既残余接触压力，最终内、外管处于过盈复合的状态。
